Junta escalonada de PTFE SPNS para varilla hidráulica

Los sellos de varilla son sellos estáticos instalados en casquillos o carcasas para evitar fugas de fluido desde el interior de un cilindro hacia el exterior a medida que la varilla gira.

Marca:
JST Seals
Artículo No:
SPNS(STR)
Pago:
T/T
Origen del producto:
China
Puerto de embarque:
Guangzhou
Orden (MOQ):
50

Contáctenos

Detalle del producto

Sello de vástago hidráulico PTFE SPNS sello escalonado

Sellos hidráulicos tipo SPNS , También se les llama sellos de paso de amortiguador de varilla , sellos estáticos instalados en casquillos o carcasas para evitar fugas de fluido desde el interior de un cilindro hacia el exterior a medida que la varilla gira.

Sellos SPNS Se puede aplicar en diversas aplicaciones, especialmente en aquellas donde los sellos de poliuretano no son adecuados, como en medios de aceite en agua o emulsiones. Los materiales de PTFE presentan una fricción, resistencia a la corrosión y resistencia al calor extremadamente bajas en comparación con otros materiales de sellado conocidos. Sin embargo, en comparación con el poliuretano y otros materiales de sellado de caucho, el PTFE es duro y presenta poca elasticidad. Para aprovechar al máximo las ventajas del PTFE, este debe combinarse con un anillo de expansión para complementar la elasticidad del sello. Al mismo tiempo, el anillo colector de PTFE debe tener un diseño razonable, y el anillo de expansión debe proporcionar suficiente fuerza de sellado inicial y garantizar su función de sellado estático en la ranura.

Para garantizar una larga vida útil, se añaden diferentes rellenos al PTFE. Estos rellenos pueden mejorar considerablemente la resistencia a la deformación del PTFE, aumentar la resistencia al desgaste y reducir el riesgo de extrusión. El bronce se añade a nuestros materiales de PTFE comunes.

La junta tórica se utiliza generalmente como anillo de expansión debido a su bajo costo, tamaño completo, fácil disponibilidad y variedad de materiales. Los sellos escalonados de China son fundamentales para seleccionar el mejor anillo de expansión, ya que la función de sellado del anillo colector depende de este, lo que afecta considerablemente su vida útil. Recomendamos usar sellos SPNS si se requiere baja fricción.

Ventajas:

1. Resistencia química
2. Resistencia al calor
3. Baja fricción
4. Tiene buena propiedad de retorno de aceite.
5. Fácil instalación
6. Longevidad

7. Resistencia a altas presiones

Condiciones de trabajo
Presión de trabajo	Temperatura de trabajo	Velocidad de trabajo	Medio de trabajo	Material
≤40 Mpa	-30℃ a +110℃ -25℃ a +220℃ Dependiendo del material seleccionado	≤4 m/s	Aceite hidráulico; Gas; Agua; etc.	Banda de PTFE: PTFE relleno de bronce Junta tórica: NBR, A70±5 FKM, A75 ±5

Sugerencia de aplicación:

Sello de paso de varilla Se utiliza para el movimiento alternativo del vástago del pistón, especialmente adecuado para equipos pesados, como maquinaria de construcción, equipos a presión, etc. Puede lograr el mejor efecto de sellado cuando se utiliza con un anillo antipolvo de sellado de doble labio.

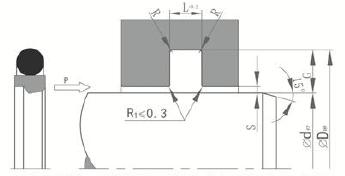

Tabla de tamaños de sellos de varilla hidráulica:

Diámetro: φ8,9-φ500 mm







PN.	Tamaño	Material
STR	40X55.1X6.3	PTFE+Bronce, NBR
STR	45X60.1X6.3	PTFE+Bronce, NBR
STR	48X63.1X6.3	PTFE+Bronce, NBR
STR	50X65.1X6.3	PTFE+Bronce, NBR
STR	55X70.1X6.3	PTFE+Bronce, NBR
STR	56X71.1X6.3	PTFE+Bronce, NBR
STR	60X75.1X6.3	PTFE+Bronce, NBR
STR	63X78.1X6.3	PTFE+Bronce, NBR
STR	65X80.1X6.3	PTFE+Bronce, NBR
STR	70X85.1X6.3	PTFE+Bronce, NBR
STR	75X90.1X6.3	PTFE+Bronce, NBR
STR	80X95.1X6.3	PTFE+Bronce, NBR
STR	85X100.1X6.3	PTFE+Bronce, NBR
STR	90X105.1X6.3	PTFE+Bronce, NBR
STR	95X110.1X6.3	PTFE+Bronce, NBR
STR	100X115.1X6.3	PTFE+Bronce, NBR
STR	105X120.1X6.3	PTFE+Bronce, NBR
STR	110X125.1X6.3	PTFE+Bronce, NBR
STR	115X130.1X6.3	PTFE+Bronce, NBR
STR	120X135.1X6.3	PTFE+Bronce, NBR
STR	125X140.1X6.3	PTFE+Bronce, NBR
STR	130X145.1X6.3	PTFE+Bronce, NBR
STR	140X155.1X6.3	PTFE+Bronce, NBR
STR	145X160.1X6.3	PTFE+Bronce, NBR
STR	150X165.1X6.3	PTFE+Bronce, NBR
STR	155X170.1X6.3	PTFE+Bronce, NBR
STR	160X175.1X6.3	PTFE+Bronce, NBR
STR	180X195.1X6.3	PTFE+Bronce, NBR
STR	40X55.5X6.3	PTFE+Bronce, NBR
STR	45X60.5X6.3	PTFE+Bronce, NBR
STR	48X63.5X6.3	PTFE+Bronce, NBR
STR	50X65.5X6.3	PTFE+Bronce, NBR
STR	55X70.5X6.3	PTFE+Bronce, NBR
STR	56X71.5X6.3	PTFE+Bronce, NBR
STR	60X75.5X6.3	PTFE+Bronce, NBR
STR	63X78.5X6.3	PTFE+Bronce, NBR
STR	65X80.5X6.3	PTFE+Bronce, NBR
STR	70X85.5X6.3	PTFE+Bronce, NBR
STR	75X90.5X6.3	PTFE+Bronce, NBR
STR	80X95.5X6.3	PTFE+Bronce, NBR
STR	90X105.5X6.3	PTFE+Bronce, NBR
STR	95X110.5X6.3	PTFE+Bronce, NBR
STR	100X115.5X6.3	PTFE+Bronce, NBR
STR	105X120.5X6.3	PTFE+Bronce, NBR
STR	110X125.5X6.3	PTFE+Bronce, NBR
STR	120X135.5X6.3	PTFE+Bronce, NBR
STR	155X170.5X6.3	PTFE+Bronce, NBR
STR	160X175.5X6.3	PTFE+Bronce, NBR

Etiquetas calientes :

Sellos de paso de varilla para cilindro hidráulico Varilla hidráulica PTFE focas Instalación de sellos de escalones de búfer de barras Tabla de tamaño de sello de barra hidráulica China SPNS Catálogo de sellos moldeo por compresión PTFE sello
