En sistemas de boca de pozo de petróleo y gas , la fiabilidad del sellado es fundamental para mantener la integridad de la presión y garantizar la seguridad del pozo a largo plazo. Entre varios soluciones de sellado , sellos P de cabezal de pozo se utilizan ampliamente como sellos estáticos en cabezales y carretes de carcasa, especialmente donde existen grandes tolerancias y superficies de carcasa rugosas

Entonces, ¿qué es exactamente un sello P de cabezal de pozo y por qué se especifica comúnmente en los equipos de cabezal de pozo?

¿Qué es un sello P de cabezal de pozo?

Un sello P de boca de pozo es un elemento de sellado estático energizado por presión, diseñado específicamente para su uso en equipos de boca de pozo, como cabezales de revestimiento, carretes de revestimiento y cabezales de tubería. Se instala típicamente en la zona de sellado inferior, entre el espacio anular de la tubería de revestimiento y la conexión de la brida o la carcasa del cabezal de pozo.

A diferencia de los sellos de elastómero convencionales, un sello P está diseñado para sellar contra superficies de carcasa ásperas o irregulares y adaptarse a grandes tolerancias dimensionales que se encuentran comúnmente en las carcasas de yacimientos petrolíferos.

¿Cómo funciona un sello P en aplicaciones de cabezal de pozo?

El mecanismo de sellado de un sello P se basa en la activación por presión.

Una vez instalado, el elemento de sellado elastomérico se activa mediante sellador inyectado o la presión del sistema, forzándolo radialmente contra la superficie de la tubería de revestimiento y el orificio del cabezal del pozo. Para evitar la extrusión a alta presión, el sello P incorpora componentes antiextrusión integrados o moldeados, a menudo soportados por anillos de respaldo.

Este diseño permite que el sello:

Mantener la integridad del sellado en condiciones estáticas

Compensar la ovalidad de la carcasa y la rugosidad de la superficie

Funcionan de manera confiable en entornos de boca de pozo de alta presión

¿Dónde se utilizan comúnmente los sellos P de cabezal de pozo?

Los sellos P de cabezal de pozo se utilizan principalmente en:

Cabezales de revestimiento

Carretes de revestimiento

Cabezales de tubería

En estas ubicaciones, sirven como sello estático primario o secundario entre el espacio anular del revestimiento y el cuerpo del cabezal del pozo o la conexión de la brida. En muchos diseños de cabezales de pozo, los sellos P proporcionan seguridad redundante al pozo, actuando como una barrera adicional para evitar la migración de presión o las fugas

¿Por qué se prefieren los sellos P sobre otros tipos de sellos de cabezal de pozo?

En comparación con los sellos de elastómero estándar o los diseños de juntas tóricas simples, los sellos P de cabezal de pozo ofrecen ventajas distintivas:

Sellado de alta tolerancia: eficaz incluso con grandes holguras

Capacidad antiextrusión: Reforzado con estructuras de respaldo de metal o malla de alambre.

Fiabilidad del sellado estático: ideal para el servicio de cabezal de pozo a largo plazo

Compatibilidad con carcasas rugosas: no se requieren acabados superficiales finos

Estas características hacen que los sellos P sean particularmente adecuados para condiciones exigentes de sellado de cabezal de pozo donde los sellos convencionales pueden fallar.

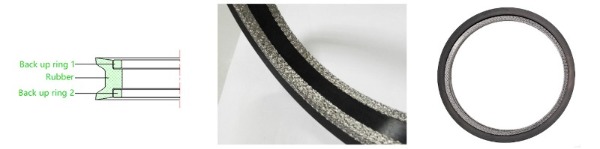

¿Qué materiales se utilizan en los sellos P de cabezal de pozo?

Los sellos P de cabezal de pozo se fabrican comúnmente utilizando:

Elementos de sellado de elastómero seleccionados para fluidos de yacimientos petrolíferos y resistencia a la temperatura

Materiales de respaldo como malla de alambre de acero inoxidable o acero al carbono sólido para mejorar la resistencia a la extrusión

La selección del material generalmente se basa en la clasificación de presión, el rango de temperatura y las condiciones específicas del pozo.

Los sellos P de cabezal de pozo desempeñan un papel fundamental para mantener la integridad de la presión y la seguridad del pozo en las operaciones de petróleo y gas. Su capacidad para sellar con amplias tolerancias, resistir la extrusión y funcionar de forma fiable como sellos estáticos los convierte en una solución probada para conjuntos de cabezal y carrete de tubería de revestimiento.

Para los fabricantes y operadores de equipos de cabezal de pozo, seleccionar el diseño de sello P correcto es esencial para lograr un rendimiento de sellado a largo plazo en condiciones exigentes en los campos petrolíferos.
