En los equipos de cabezales de pozos de petróleo y gas, tanto los sellos de tapa metálica en los extremos MEC como los sellos P se utilizan para aplicaciones exigentes de sellado estático. Sin embargo, difieren en su construcción, mecanismos de sellado y los requisitos que están diseñados para abordar.

La principal diferencia es que un sello MEC combina un elemento de sellado de elastómero con tapas metálicas adheridas en los extremos, mientras que un sello P utiliza un elemento de sellado a base de elastómero con componentes de respaldo para resistir la extrusión. La elección correcta depende del diseño del cabezal de pozo, la posición de instalación, la clasificación de presión, las superficies de sellado y las condiciones de operación.

Ningún diseño es automáticamente mejor para todas las aplicaciones. Comprender sus diferencias ayuda a los ingenieros y equipos de adquisiciones a especificar un sello que se ajuste al equipo en lugar de seleccionarlo únicamente por el nombre del producto.

1. ¿Cuál es la diferencia entre un sello MEC y un sello P?

Un sello MEC (Metal End Cap) es un conjunto de sellado personalizado de elastómero a metal. El elastómero está adherido a dos tapas metálicas en los extremos, las cuales proporcionan soporte mecánico y ayudan a resistir la extrusión bajo alta presión.

Un sello P es un sello de cabezal de pozo utilizado en aplicaciones tales como conexiones de cabezales de revestimiento y carretes de revestimiento. Dependiendo del diseño, incorpora un elemento de sellado de elastómero y componentes de respaldo para ayudar a prevenir la extrusión. En el diseño de sello P descrito por JST, los componentes de respaldo pueden ser de malla de acero inoxidable o acero al carbono macizo, y el sello se activa mediante un sellador inyectado.

Aunque ambos diseños abordan desafíos de sellado a alta presión, sus requisitos de construcción e instalación son diferentes.

2. Sello MEC frente a sello P: diferencias clave

La tabla describe las características típicas de diseño, no especificaciones universales para el producto de todos los fabricantes. La selección final debe basarse en el plano real y en los requisitos del equipo.

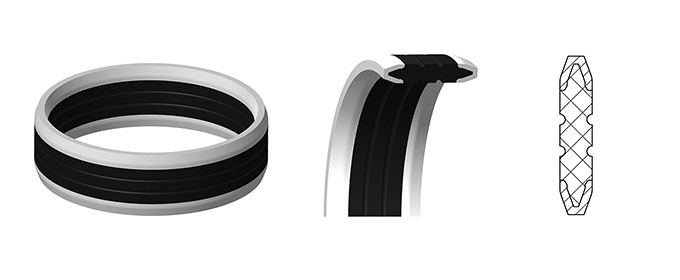

3. ¿Cómo funciona el diseño de tapa metálica en los extremos MEC?

El diseño MEC combina la flexibilidad de un elastómero con el soporte mecánico de los componentes metálicos.

Durante la instalación, el núcleo de elastómero se comprime radialmente para establecer el contacto de sellado inicial. Cuando se aplica la presión del sistema, el elastómero responde a la presión y ayuda a mantener el contacto con las superficies de acoplamiento.

Las tapas extremos de metal adheridas proporcionan soporte mecánico adicional y ayudan a resistir la extrusión en las holguras. Dependiendo del diseño y de los componentes de acoplamiento, los componentes metálicos también pueden contribuir al contacto metal-metal en la interfaz de sellado.

Esta construcción puede ser útil en aplicaciones de cabezales de pozo de alta presión donde el diámetro interior de sellado puede presentar imperfecciones superficiales o daños mecánicos menores. Sin embargo, el sello no puede compensar todos los defectos superficiales: el estado del diámetro interior, la holgura, las dimensiones y los requisitos de instalación deben cumplir igualmente con los límites especificados.

La información del producto MEC publicada por JST indica una presión de trabajo de hasta 15,000 PSI y un rango de temperatura de -4°F a +392°F. Estas cifras son límites publicados a nivel de producto, no una garantía de que cada combinación de materiales pueda operar en ambos extremos simultáneamente. La clasificación aplicable debe confirmarse para la configuración seleccionada.

Para obtener más detalles, consulte la página del producto Sello con tapa extremo metálica MEC.

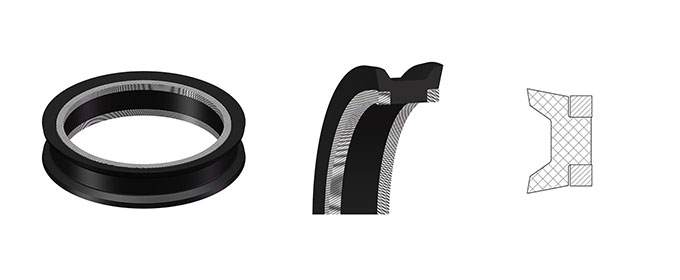

4. ¿Cómo funciona un sello P?

Un sello P está diseñado para disposiciones específicas de sellado de cabezales de pozo, particularmente en aplicaciones de cabezales de revestimiento y carretes de revestimiento.

En el diseño de sello P descrito por JST, el elastómero proporciona la función de sellado, mientras que los componentes de respaldo ayudan a controlar la deformación y a resistir la extrusión bajo presión. El sello se energiza inyectando sellador en el área de sellado designada.

Los componentes de respaldo son importantes porque la alta presión puede forzar al elastómero hacia las holguras disponibles, lo que podría causar daños por extrusión o fallas en el sello. El rendimiento exacto depende de la geometría del sello, la construcción del respaldo, las propiedades del material y las tolerancias del equipo.

Los sellos P no son intercambiables con todos los demás tipos de sellos de cabezales de pozo. Su idoneidad depende del lugar de instalación previsto y del diseño del ensamblaje del cabezal de pozo.

Consulte la información sobre sellos P para cabezales de pozo de JST para obtener más información sobre las aplicaciones de los sellos P.

5. ¿Qué sello es mejor para aplicaciones de cabezales de pozo de alta presión?

No hay un ganador universal. Tanto los sellos MEC como los sellos P pueden ser adecuados para condiciones exigentes de cabezales de pozo cuando se diseñan y especifican para la aplicación prevista.

Un sello MEC puede valer la pena evaluarlo cuando el diseño requiere un ensamblaje de elastómero adherido a metal, resistencia sustancial a la extrusión y un núcleo de elastómero energizado por presión.

Un sello P puede ser apropiado cuando el ensamblaje del cabezal de pozo está diseñado específicamente para un sello P y utiliza su disposición prescrita de instalación e inyección de sellador.

La clasificación de presión máxima por sí sola no es suficiente para tomar la decisión. Dos sellos con clasificaciones de presión similares pueden diferir en las dimensiones de instalación, las interfaces de sellado, la compatibilidad de materiales y los requisitos de mantenimiento.

Los ingenieros deben verificar lo siguiente antes de realizar una selección:

• Interfaz del equipo: Confirme la disposición exacta del cabezal de revestimiento, el carrete de revestimiento o la barra de suspensión de tubería.
• Presión y temperatura: Verifique el rango operativo requerido, la dirección de la presión y cualquier ciclo de presión o temperatura.
• Medio de trabajo: Evalúe la compatibilidad con aceite, agua, gas, H₂S, CO₂ y otros fluidos presentes en la aplicación.
• Superficie de sellado y holgura: Verifique el estado del diámetro interior, el acabado superficial, las tolerancias dimensionales y las holguras de extrusión.
• Instalación y mantenimiento: Confirme los procedimientos de instalación, los requisitos de inyección de sellador cuando corresponda, y si el diseño propuesto se puede mantener según lo previsto.
• Requisitos de cualificación: Revise las especificaciones de los equipos aplicables, los requisitos de prueba y la evidencia de cualificación de materiales.

Para obtener una visión general más amplia de la selección de sellos para cabezales de pozo, incluidas las interfaces de equipo, las condiciones de operación y los requisitos de la aplicación, lea nuestra guía: Cómo seleccionar un sello de suspensión de revestimiento para cabezales de pozos de petróleo y gas.

6. ¿Puede un sello MEC reemplazar a un sello P?

No como una sustitución directa basada únicamente en el nombre del producto.

Los sellos MEC y P pueden cumplir funciones de sellado de cabezales de pozo relacionadas, pero las diferencias en la sección transversal, las dimensiones, las interfaces de sellado, la estructura de respaldo y el método de instalación pueden impedir un reemplazo directo.

Antes de considerar una sustitución, compare el plano del sello original con el reemplazo propuesto. Confirme el espacio de instalación, las superficies de acoplamiento, la clasificación de presión, la compatibilidad del elastómero, los requisitos de los componentes metálicos y el procedimiento de instalación.

Para equipos de cabezales de pozo críticos, la sustitución debe ser revisada y aprobada por el fabricante del equipo o el equipo de ingeniería responsable. Si el sello P original depende de una disposición particular de inyección de sellador, el sello MEC propuesto debe evaluarse en relación con el sistema de sellado completo en lugar de solo el elemento de sello.

7. ¿Qué materiales se utilizan para los sellos MEC y P?

La selección de materiales depende del medio de operación, la temperatura, la presión y la vida útil requerida.

Para los sellos MEC, JST enumera opciones de elastómeros que incluyen NBR, HNBR y FKM, combinados con componentes metálicos como acero inoxidable. Se pueden considerar otras aleaciones metálicas para diseños específicos y condiciones de servicio.

Para los sellos P, el elastómero y los componentes de respaldo deben seleccionarse de acuerdo con el diseño del equipo y las condiciones de operación requeridas. La selección de materiales debe tener en cuenta la compatibilidad química, la resistencia a la temperatura, el comportamiento de descompresión y la resistencia a la extrusión cuando sea relevante.

Para el servicio con gas amargo u otros entornos exigentes de petróleo y gas, no confíe únicamente en un nombre de material genérico. Solicite la designación específica del compuesto, la evidencia de calificación y la información de compatibilidad para el servicio previsto.

8. ¿Qué información se necesita para seleccionar el sello correcto?

Ya sea que esté evaluando un sello MEC, un sello P o un posible reemplazo, proporcionar información completa de la aplicación ayuda a reducir los errores de especificación y el rediseño innecesario.

Antes de solicitar una cotización, prepare:

• Detalles del equipo: Fabricante, modelo, tipo de equipo y ubicación exacta de sellado.
• Dimensiones del sello: Dibujo del sello existente, sección transversal, dimensiones de la ranura y detalles del diámetro interior de acoplamiento.
• Condiciones de operación: Presión de trabajo, rango de temperatura, dirección de la presión y condiciones de ciclo.
• Medios: Aceite, agua, gas, H₂S, CO₂ u otros fluidos de proceso.
• Requisitos de materiales: Compuesto elastomérico, material metálico y cualquier requisito aplicable de servicio en gas amargo o calificación.
• Requisitos de reemplazo: Número de pieza original, condición del sello existente, procedimiento de instalación y cualquier problema conocido de fugas o extrusión.

Si el dibujo del sello original no está disponible, los dibujos del equipo, las fotografías con referencias dimensionales confiables y el número de pieza original pueden ayudar al fabricante a identificar el diseño requerido. No deben reemplazar la verificación de ingeniería cuando las dimensiones o clasificaciones sigan siendo inciertas.

Preguntas frecuentes

¿Cuál es la diferencia principal entre un sello MEC y un sello P?

Un sello MEC utiliza un elastómero unido a dos tapas metálicas en los extremos. Un sello P utiliza un elemento de sellado de elastómero con componentes de respaldo en una disposición de sellado de cabezal de pozo designada. Sus requisitos de instalación y de sistema de sellado difieren.

¿Es un sello MEC adecuado para equipos de cabezal de pozo API 6A?

Los sellos MEC se utilizan en aplicaciones de cabezales de pozos de petróleo y gas de alta presión. La idoneidad para un ensamblaje API 6A en particular depende del diseño del equipo, las dimensiones, las clasificaciones requeridas y los requisitos de calificación aplicables. Verifique la documentación específica del producto en lugar de asumir la compatibilidad basándose únicamente en el estándar.

¿Tiene un sello MEC siempre una clasificación de presión más alta que un sello P?

No. La capacidad de presión depende del diseño específico, el material, las dimensiones, la holgura de extrusión y las pruebas de calificación. Compare las clasificaciones para los productos exactos y las condiciones de operación.

¿Se puede reemplazar un sello P sin modificar el cabezal del pozo?

Un reemplazo puede ser posible cuando el sello propuesto coincide con el diseño original y los requisitos del equipo. No se debe asumir que un sello MEC encajará o funcionará como un reemplazo directo de un sello P sin verificación dimensional y de ingeniería.

¿Qué sello es mejor para el servicio con gas amargo?

Ningún diseño es intrínsecamente mejor para todas las aplicaciones de gas amargo. El compuesto elastomérico seleccionado, los materiales metálicos, los límites de presión y temperatura, la resistencia a la descompresión y la evidencia de calificación deben evaluarse para las condiciones reales de servicio.

Conclusión

Los sellos con tapas metálicas en los extremos MEC y los sellos P abordan los exigentes requisitos de sellado estático en equipos de cabezales de pozos de petróleo y gas, pero utilizan diferentes enfoques de construcción y pueden requerir diferentes disposiciones de instalación.

Un sello MEC combina un núcleo de elastómero con tapas metálicas unidas en los extremos para brindar flexibilidad de sellado y soporte mecánico. Un sello P utiliza su elastómero especificado y su configuración de respaldo dentro de una disposición de sellado de cabezal de pozo designada.

La mejor opción es el sello que coincida con la interfaz del equipo, las condiciones de operación, los requisitos de materiales y los criterios de calificación, y no simplemente el que tenga la clasificación de presión anunciada más alta.

¿Necesita ayuda para identificar el sello de cabezal de pozo correcto? Comparta el modelo de su equipo, el dibujo del sello o el número de pieza, la presión de trabajo, la temperatura y los medios con JST Seals. El equipo de ingeniería puede revisar los requisitos de la aplicación y ayudar a determinar si un sello MEC, un sello P u otro diseño de sellado de cabezal de pozo es el adecuado.
