Las válvulas de bola utilizadas en oleoductos y gasoductos operan en condiciones exigentes. Pueden estar expuestas a alta presión, cambios de temperatura, fluidos agresivos y ciclos repetidos de apertura y cierre. En estas aplicaciones, el sistema de sellado desempeña un papel fundamental para mantener el rendimiento de la válvula y prevenir fugas indeseadas.

Pero ¿qué hace que unsello de válvula de bola¿Adecuado para aplicaciones API 6D?

La respuesta no reside simplemente en el material o la presión nominal del sello. La geometría del sello, la compatibilidad de los materiales, la resistencia a la extrusión, las condiciones de la superficie, la temperatura y el diseño general de la válvula deben funcionar en conjunto. Para aplicaciones en oleoductos y gasoductos, la solución de sellado debe seleccionarse según las condiciones de servicio reales de la válvula.

¿Qué es una válvula de bola API 6D?

La norma API 6D es un estándar de referencia común para válvulas de tuberías y oleoductos utilizadas en la industria del petróleo y el gas natural. Las válvulas de bola diseñadas para estas aplicaciones deben proporcionar un cierre hermético y un sellado fiables bajo condiciones de funcionamiento definidas.

Una válvula de bola utiliza un elemento de cierre esférico que gira para controlar el flujo del fluido. Cuando la válvula está cerrada, los elementos de sellado que rodean la bola ayudan a aislar los lados de entrada y salida de la válvula.

Debido a que la interfaz de sellado está directamente relacionada con el rendimiento de cierre de la válvula,Sello para válvula de bola API 6Ddebe mantener su función de sellado bajo las condiciones de presión, temperatura y fluido especificadas para la aplicación.

¿Por qué es importante la selección del sello para las válvulas de bola API 6D?

Una válvula puede tener un cuerpo metálico robusto y componentes mecanizados con precisión, pero un elemento de sellado inadecuado aún puede convertirse en un punto débil del sistema.

Por ejemplo, un material de sellado puede tener buena resistencia química, pero una resistencia al desgaste insuficiente para el funcionamiento repetido de la válvula. Otro material puede ofrecer buena flexibilidad, pero volverse menos estable a temperaturas elevadas. Una fuerza de sellado excesiva también puede aumentar la fricción y el par de apriete.

Esto significa que la selección de un sello para válvula de bola API 6D requiere considerar el entorno operativo completo en lugar de un solo parámetro de rendimiento.

Entre los factores importantes se incluyen:

Presión de funcionamiento

Temperatura de funcionamiento y temperatura ambiente

·Tamaño de la válvula y dimensiones de sellado

Frecuencia de funcionamiento de la válvula

Composición del fluido o gas

Ciclo de presión

·Acabado superficial de los componentes de acoplamiento

·Espacio libre y de extrusión

• Rendimiento de sellado y vida útil requeridos

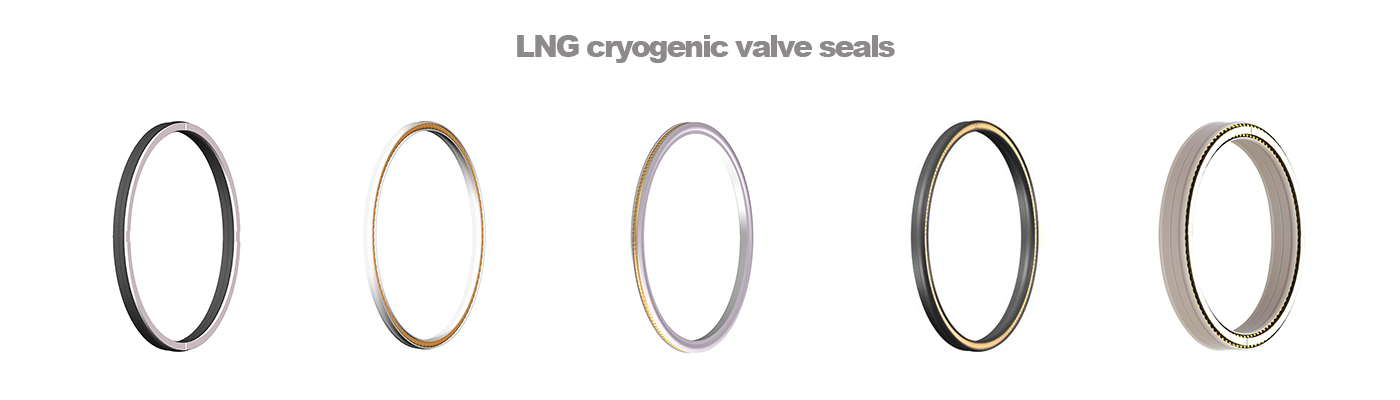

¿Qué materiales se utilizan para los sellos de las válvulas de bola API 6D?

No existe un único material de sellado adecuado para todas las aplicaciones de válvulas de bola API 6D.

Los materiales elastoméricos son una opción a considerar cuando la flexibilidad y la capacidad de recuperación del sellado son importantes. Según el medio y la temperatura, se pueden seleccionar diferentes compuestos de caucho para proporcionar la resistencia necesaria a la exposición química y al envejecimiento.

El PTFE y los compuestos de PTFE modificado también se utilizan en aplicaciones de sellado de válvulas donde la baja fricción, la resistencia química y la estabilidad dimensional son importantes. Se pueden utilizar diferentes rellenos y formulaciones para ajustar la resistencia al desgaste y las propiedades mecánicas.

Para aplicaciones exigentes en la industria del petróleo y el gas, la selección del material debe basarse en el medio real y las condiciones de operación. La temperatura, la presión, la composición del fluido y el movimiento de la válvula deben evaluarse antes de seleccionar el material.

¿Cómo afecta la presión a los sellos de las válvulas de bola?

La presión es uno de los factores más importantes a la hora de diseñar un sistema de sellado para una válvula de bola.

A medida que aumenta la presión, el elemento de sellado puede sufrir una mayor deformación y un mayor riesgo de extrusión en el espacio entre los componentes de acoplamiento. Los ciclos repetidos de presión pueden aumentar aún más la tensión en el sello.

Un diseño adecuadoSello de válvula de bola de alta presiónEs necesario mantener un contacto suficiente con la superficie de sellado, controlando al mismo tiempo la deformación y la extrusión.

Por lo tanto, la geometría del sello es importante. El perfil, el labio de sellado, el área de contacto, la estructura de soporte y las dimensiones de instalación pueden influir en cómo responde el sello a la presión.

En algunos diseños, la presión también puede contribuir a la fuerza de sellado. Sin embargo, la relación entre la presión y el rendimiento del sellado debe considerarse junto con la fricción, las propiedades del material y las tolerancias dimensionales.

¿Cómo afecta la temperatura al rendimiento del sello de una válvula de bola?

Las válvulas de los oleoductos pueden experimentar cambios de temperatura significativos durante el transporte, el procesamiento, la parada y la puesta en marcha.

La temperatura afecta las propiedades físicas de los materiales de sellado. Los elastómeros pueden volverse más duros o más blandos según la temperatura, mientras que los materiales a base de polímeros pueden experimentar cambios en la estabilidad dimensional y el comportamiento mecánico.

A bajas temperaturas, mantener un contacto de sellado adecuado puede resultar más difícil. A temperaturas elevadas, el envejecimiento térmico y la degradación del material pueden adquirir mayor importancia.

Por este motivo, se debe seleccionar una junta de válvula de bola adecuada en función del rango de temperatura real, en lugar de un límite de temperatura general del material.

La combinación de presión y temperatura es particularmente importante. Un material que funciona bien a presión moderada y temperatura ambiente puede comportarse de manera diferente a alta presión y temperatura elevada.

¿Qué causa las fugas en las válvulas de bola API 6D?

Las fugas en los sellos pueden tener varias causas, y reemplazar el material del sello no siempre es suficiente para solucionar el problema.

incompatibilidad del material de sellado

La exposición a un medio inadecuado puede provocar hinchazón, endurecimiento, ablandamiento o degradación química.

Extrusión

La alta presión combinada con una holgura excesiva puede provocar que el material de sellado se deforme dentro de la holgura, dañando potencialmente el sello.

Daños superficiales

Los arañazos, las abolladuras o un acabado superficial inadecuado en el componente de acoplamiento pueden interferir con el contacto de sellado.

Desgaste excesivo

El funcionamiento repetido de la válvula puede desgastar gradualmente la interfaz de sellado, especialmente cuando la fricción es alta o las condiciones de lubricación no son adecuadas.

Instalación incorrecta

La torsión, el corte, la contaminación o el posicionamiento incorrecto durante el montaje pueden afectar al rendimiento del sellado.

Geometría de sellado incorrecta

Incluso cuando el material es adecuado, un perfil inadecuado puede producir una fricción excesiva o un contacto de sellado insuficiente.

Comprender el mecanismo real de la falla suele ser más útil que simplemente reemplazar el sello de una válvula de bola defectuosa por otro del mismo diseño.

¿Cómo debo seleccionar un sello para válvula de bola en aplicaciones de petróleo y gas?

El proceso de selección debe comenzar con las condiciones de funcionamiento de la válvula.

En primer lugar, identifique el medio que se va a manipular. El petróleo, el gas natural, los productos químicos y otros fluidos de proceso pueden tener requisitos de compatibilidad muy diferentes.

A continuación, determine el rango de presión y temperatura, incluyendo los picos de presión y los ciclos de temperatura cuando corresponda.

La ubicación del sello también es importante. Un sello utilizado en una posición estática puede requerir un diseño diferente al de uno expuesto a movimiento rotatorio.

A continuación, deben tenerse en cuenta las dimensiones y tolerancias de la válvula. La sección transversal del sello, las dimensiones de la ranura, la holgura y las condiciones de la superficie de contacto influyen en el rendimiento final del sellado.

Para aplicaciones con requisitos exigentes, los ingenieros también pueden necesitar evaluar:

·Fricción y par de funcionamiento

Resistencia a la extrusión

·Compresión y recuperación

·Resistencia al desgaste

Compatibilidad química

·Estabilidad térmica

Ciclo de presión

Vida útil prevista

Este enfoque basado en la aplicación ayuda a evitar seleccionar un sello basándose únicamente en el tamaño nominal o el nombre del material.

¿Se pueden personalizar las juntas de las válvulas de bola?

Los perfiles de sellado estándar pueden ser adecuados para muchas aplicaciones de válvulas, pero algunas condiciones de funcionamiento requieren una solución más específica.

La personalización puede incluir el perfil de sellado, las dimensiones, la formulación del material o una combinación de estos factores.

Por ejemplo, un fabricante de válvulas puede tener un diseño de ranura o una tolerancia dimensional específicos que no se correspondan directamente con un sello estándar. En otros casos, el medio de operación, la presión, la temperatura o los requisitos de fricción pueden exigir una formulación de material diferente.

Para estas aplicaciones, se puede desarrollar un sello de válvula de bola API 6D personalizado en función de la estructura de la válvula y las condiciones de funcionamiento.

El objetivo no es simplemente endurecer el sello o aumentar la fuerza de sellado. El diseño debe equilibrar el rendimiento del sellado, el movimiento, la resistencia a la extrusión, la compatibilidad de los materiales y la vida útil.

Sellado de válvulas de bola para aplicaciones de petróleo y gas.

En los sistemas de oleoductos y gasoductos, el rendimiento del sellado está estrechamente relacionado con la fiabilidad general de la válvula.

Una solución de sellado adecuada debe tener en cuenta más factores que la presión. La compatibilidad de los materiales, la temperatura, el movimiento de la válvula, el estado de la superficie, las tolerancias dimensionales y la resistencia a la extrusión pueden afectar el rendimiento del sello durante su uso.

JST Seals desarrolla soluciones de sellado a medida para válvulas industriales, abarcando la formulación de materiales, el desarrollo de moldes, la fabricación de precisión y las pruebas. Para aplicaciones exigentes de sellado de válvulas de bola API 6D, la selección del sello se evalúa según el diseño de la válvula y las condiciones de funcionamiento.

Este enfoque centrado en la aplicación ayuda a los fabricantes de válvulas y a los usuarios de equipos a identificar un diseño de sellado adecuado para el entorno de servicio previsto.

Preguntas frecuentes

¿Qué es un sello para válvula de bola API 6D?

Un sello para válvula de bola API 6D es un componente de sellado utilizado en válvulas de bola diseñadas para oleoductos y aplicaciones relacionadas con el petróleo y el gas natural. Su diseño y material deben ser compatibles con las condiciones de funcionamiento especificadas para la válvula.

¿Qué materiales se utilizan habitualmente para las juntas de las válvulas de bola?

Según la aplicación, se pueden utilizar elastómeros, PTFE, PTFE modificado y otros compuestos de sellado diseñados a medida. El material adecuado depende de la presión, la temperatura, el medio, el movimiento y otras condiciones de funcionamiento.

¿Puede una junta de válvula de bola soportar alta presión?

La capacidad de presión depende del diseño completo del sello, incluyendo el material, el perfil, la holgura, los componentes de soporte, la temperatura y la construcción de la válvula. Por lo tanto, un sello debe evaluarse bajo las condiciones reales de funcionamiento, y no solo en función del material.

¿Por qué gotea una válvula de bola API 6D?

Entre las posibles causas se incluyen la degradación del sello, la extrusión, los daños en la superficie, el desgaste excesivo, una instalación incorrecta, la selección de un material inadecuado o un perfil de sello inapropiado.

¿Cómo selecciono un sello para válvula de bola para aceite y gas?

Comience por considerar el tipo de válvula, la ubicación del sellado, el fluido, la presión, la temperatura, el movimiento, las dimensiones, las tolerancias y las condiciones de la superficie. Estos parámetros se pueden utilizar para determinar el material y el perfil de sellado adecuados.

¿Se pueden personalizar los sellos de las válvulas de bola API 6D?

Sí. Se pueden considerar dimensiones, perfiles y formulaciones de materiales personalizados cuando los productos de sellado estándar no se ajustan al diseño de la válvula o a los requisitos de funcionamiento.
