En los sistemas de cabezal de pozo de petróleo y gas, la fiabilidad del sellado es esencial para mantener la integridad del pozo y evitar la pérdida de presión. Entre las diversas soluciones de sellado utilizadas en los equipos de cabezal de pozo API 6A, el sello FS está diseñado específicamente para compensar superficies de sellado rugosas y mayores tolerancias dimensionales que se encuentran comúnmente en las conexiones de revestimiento y tubería.

Si está seleccionando sellos para un cabezal de revestimiento, cabezal de tubería o carrete de revestimiento, comprender cómo funciona un sello FS puede ayudar a mejorar la fiabilidad del sellado y reducir el mantenimiento en entornos petrolíferos exigentes.

¿Qué es un sello FS?

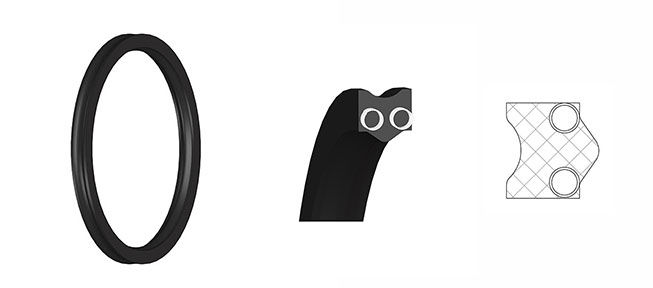

Un sello FS (sello de resorte flexible) es un elemento de sellado estático utilizado en equipos de cabezal de pozo de petróleo y gas. Se instala entre la carcasa del cabezal de pozo y el revestimiento o la tubería para crear una barrera de presión fiable, incluso cuando las superficies de sellado tienen acabados relativamente rugosos o mayores tolerancias de mecanizado.

A diferencia de los sellos elastoméricos convencionales que dependen principalmente de la compresión, un sello FS incorpora un energizador de resorte interno que aplica continuamente fuerza de sellado. Esto permite que el sello mantenga el contacto con las superficies de sellado a pesar de las variaciones dimensionales o la expansión térmica durante la operación.

Debido a este diseño, los sellos FS se utilizan ampliamente en cabezales de revestimiento API 6A, cabezales de tubería y carretes de revestimiento donde la fiabilidad del sellado es crítica.

¿Dónde se instala un sello FS?

Un sello FS normalmente se instala en el área de sellado secundaria de los equipos de cabezal de pozo.

Las ubicaciones comunes de instalación incluyen:

• Cabezales de revestimiento
• Carretes de revestimiento
• Cabezales de tubería
• Conjuntos de carcasa de cabezal de pozo

Su función principal es sellar el espacio anular entre el revestimiento o la tubería y el cuerpo del cabezal de pozo, ayudando a mantener la contención de presión durante toda la vida productiva del pozo.

A diferencia de los sellos dinámicos, los sellos FS funcionan bajo condiciones estáticas, donde la retención de presión a largo plazo es más importante que la adaptación al movimiento alternativo.

¿Cómo funciona un sello FS?

El rendimiento de sellado de un sello FS proviene de la combinación de un elemento de sellado elastomérico y un resorte integrado.

Cuando se instala, el resorte aplica una fuerza de sellado radial continua, permitiendo que el sello se adapte a pequeñas irregularidades de la superficie y compense las tolerancias de fabricación. A medida que aumenta la presión del sistema, la presión energiza aún más el elemento de sellado, mejorando la eficacia del sellado.

Este mecanismo de sellado dual proporciona varias ventajas importantes:

• Fuerza de sellado continua, incluso antes de aplicar la presión del sistema
• Mejor compensación para acabados superficiales rugosos
• Sellado fiable en un rango más amplio de tolerancias dimensionales
• Rendimiento estable durante fluctuaciones de presión y temperatura

Estas características hacen que los sellos FS sean especialmente adecuados para aplicaciones de cabezal de pozo donde las tolerancias de mecanizado no siempre pueden minimizarse.

¿Por qué se utilizan sellos FS en equipos de cabezal de pozo?

Los equipos de cabezal de pozo funcionan bajo condiciones exigentes, incluyendo alta presión, fluctuaciones de temperatura y largos intervalos de servicio. Las soluciones de sellado estándar pueden tener dificultades para mantener un sellado fiable cuando las superficies de contacto son rugosas o las tolerancias de los componentes varían.

Los sellos FS están diseñados para abordar estos desafíos proporcionando:

Compensación de tolerancias

Una de las principales ventajas de un sello FS es su capacidad para adaptarse a mayores tolerancias dimensionales y geométricas sin sacrificar el rendimiento del sellado.

Sellado estático fiable

Dado que las conexiones del cabezal de pozo permanecen estacionarias después del montaje, los sellos FS están optimizados para un sellado estático a largo plazo bajo presión sostenida.

Mejora de la integridad de presión

El diseño con resorte energizado ayuda a mantener una fuerza de sellado constante, reduciendo el riesgo de fugas durante la vida operativa del pozo.

Adaptabilidad al acabado superficial

A diferencia de algunos sellos convencionales que requieren superficies de sellado altamente pulidas, los sellos FS pueden sellar eficazmente contra superficies de revestimiento y tubería relativamente rugosas.

Sello FS frente a sellos elastoméricos convencionales

Aunque ambas soluciones de sellado se utilizan en sistemas de cabezales de pozo, sus características de rendimiento difieren.

Para aplicaciones donde las tolerancias de los componentes son más amplias o las superficies de sellado son menos uniformes, los sellos FS generalmente proporcionan un rendimiento de sellado más consistente.

¿Qué materiales se utilizan para los sellos FS?

La selección del material depende del entorno operativo, incluyendo presión, temperatura y fluidos del pozo.

Los materiales de sellado habituales incluyen:

• HNBR
• FKM
• Elastómeros especiales para servicio en campos petrolíferos

El resorte o refuerzo integrado se fabrica comúnmente con materiales metálicos resistentes a la corrosión para garantizar un rendimiento de sellado a largo plazo.

La selección del material siempre debe considerar:

• Presión operativa
• Rango de temperatura
• Fluidos producidos
• Compatibilidad química
• Requisitos de vida útil
• Aplicaciones típicas de los sellos FS

Los sellos FS se utilizan principalmente en equipos de cabezales de pozo superficiales para la producción de petróleo y gas.

Las aplicaciones típicas incluyen:

• Cabezales de revestimiento API 6A
• Carretes de revestimiento
• Cabezales de tubería
• Conjuntos de cabezales de pozo superficiales
• Sistemas de sellado de cabezales de pozo de alta presión

Estas aplicaciones requieren un sellado confiable a largo plazo para garantizar una operación segura y mantener la integridad del pozo durante la perforación, la terminación y la producción.

¿Cómo seleccionar el sello FS adecuado?

La selección del sello FS correcto requiere evaluar tanto el diseño del equipo como las condiciones operativas.

Las consideraciones clave incluyen:

• Tipo de equipo del cabezal de pozo
• Clasificación de presión
• Rango de temperatura
• Dimensiones de la tubería de revestimiento y de producción
• Calidad del acabado superficial
• Tolerancias dimensionales
• Compatibilidad con fluidos
• Requisitos de especificación API

Trabajar con un fabricante experimentado de sellos para cabezales de pozo puede ayudar a garantizar que el diseño y el material del sello coincidan con las condiciones operativas específicas de su aplicación.

Conclusión

Un sello FS es un sello estático energizado por resorte desarrollado específicamente para equipos de cabezales de pozo API 6A. Su capacidad para compensar acabados superficiales rugosos y tolerancias dimensionales más amplias lo convierte en una solución de sellado eficaz para cabezales de revestimiento, cabezales de tubería y carretes de revestimiento que operan bajo condiciones exigentes de campos petroleros.

En comparación con los sellos elastoméricos convencionales, los sellos FS proporcionan una fuerza de sellado más constante, una mejor compensación de tolerancias y una mayor integridad de presión a largo plazo. Al seleccionar el diseño y el material de sello adecuados, los operadores pueden mejorar la confiabilidad del cabezal de pozo, reducir los riesgos de fugas y prolongar la vida útil del equipo.

Preguntas frecuentes

¿Qué es un sello FS?

Un sello FS es un sello estático energizado por resorte utilizado en equipos de cabezales de pozo API 6A para sellar entre la carcasa del cabezal de pozo y la tubería de revestimiento o de producción. Está diseñado para compensar superficies de sellado rugosas y mayores tolerancias dimensionales mientras mantiene una contención de presión confiable.

¿Dónde se instala un sello FS?

Los sellos FS normalmente se instalan en cabezales de revestimiento, carretes de revestimiento, cabezales de tubería y otros componentes del cabezal de pozo donde se requiere un sellado estático a largo plazo.

¿Por qué se utilizan sellos FS en lugar de sellos convencionales?

Los sellos FS proporcionan una carga continua del resorte y una mejor compensación de tolerancias, lo que los hace más adecuados para equipos de cabezales de pozo con acabados superficiales rugosos, variaciones dimensionales y condiciones de presión exigentes.

¿Son adecuados los sellos FS para cabezales de pozo de alta presión?

Sí. Los sellos FS están diseñados específicamente para aplicaciones de cabezales de pozo de alta presión y se utilizan comúnmente en equipos API 6A. La selección adecuada del material y del diseño del sello siempre debe basarse en la presión operativa, la temperatura y las condiciones del medio reales.
