En los sistemas de cabezales de pozo de petróleo y gas, seleccionar la correcta solución de sellado es esencial para mantener la integridad de la presión y la seguridad operativa a largo plazo. Dos productos de sellado utilizados comúnmente en cabezales de carcasa y cabezales de tubería son el sello FS y el sello P. Aunque ambos están diseñados para el sellado estático en equipos de cabezal de pozo, están diseñados para diferentes condiciones de sellado y requisitos de instalación.

Esta guía explica las diferencias clave entre los sellos FS y los sellos P, ayudando a los ingenieros y fabricantes de equipos a elegir la solución más adecuada para sus aplicaciones de cabezal de pozo.

¿Qué es un sello FS?

Un sello FS es un sello estático diseñado para equipos de cabezal de pozo donde la superficie de la carcasa puede tener acabados relativamente rugosos o mayores tolerancias dimensionales. Crea un sellado fiable al combinar la compresión del elastómero con el sellado asistido por presión, lo que le permite compensar irregularidades de la superficie mientras mantiene la integridad del sellado en condiciones de alta presión.

Los sellos FS se instalan comúnmente en:

• Cabezales de carcasa
• Carretes de carcasa
• Cabezales de tubería
• Conjuntos de cabezal de pozo de superficie

Su capacidad para adaptarse a superficies de sellado imperfectas los convierte en una opción preferida para muchas aplicaciones estándar de cabezal de pozo.

¿Qué es un sello P?

Un sello P es un sello de cabezal de pozo energizado por presión diseñado específicamente para sellar el espacio anular entre la carcasa y el alojamiento del cabezal de pozo. Está compuesto por un elemento de sellado de elastómero combinado con anillos de respaldo antiextrusión, que pueden fabricarse con acero inoxidable en malla o acero al carbono sólido según la aplicación.

Una vez aplicada la presión del sellante, el elastómero se expande contra las superficies de sellado mientras que los anillos de respaldo evitan la extrusión bajo una alta presión diferencial.

Los sellos P normalmente se instalan en el área de sellado inferior de un carrete de carcasa o cabezal de tubería para proporcionar un sellado redundante entre el espacio anular de la carcasa y la conexión de brida.

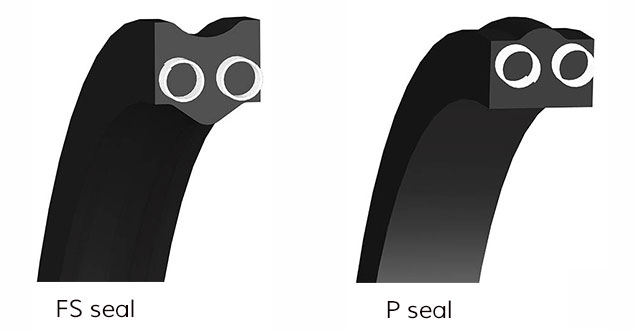

Sello FS frente a sello P: diferencias clave

Aunque ambos sellos se utilizan en equipos similares, sus mecanismos de sellado y métodos de instalación son diferentes.

¿Qué sello tiene un mejor rendimiento bajo alta presión?

Ambas soluciones de sellado son adecuadas para servicios petrolíferos de alta presión, pero abordan la presión de diferentes maneras.

Un sello FS se basa en la compresión mecánica combinada con la presión del sistema para mejorar el rendimiento del sellado. A medida que aumenta la presión interna, el sello se acopla más firmemente con las superficies de contacto.

Un sello P, sin embargo, se energiza mediante sellante. El sellante inyectado activa el elastómero, mientras que los anillos de respaldo integrados proporcionan una fuerte resistencia contra la extrusión. Este diseño hace que el sello P sea especialmente eficaz en aplicaciones que requieren una barrera de sellado redundante bajo presiones extremadamente altas.

¿Cómo difieren los requisitos de instalación?

La instalación es otra distinción importante entre los dos diseños.

Los sellos FS se instalan durante el ensamblaje del cabezal de pozo y comienzan a sellar inmediatamente mediante compresión controlada.

Los sellos P requieren la inyección de sellante después de la instalación. Este proceso adicional de energización permite que el sello compense mayores holguras y mantenga el rendimiento del sellado incluso si las condiciones de operación cambian con el tiempo.

Debido a esta diferencia, los sellos P suelen seleccionarse cuando los operadores requieren un nivel adicional de seguridad de sellado.

¿Qué sello debería elegir?

La elección depende de las condiciones de operación y del diseño del equipo.

Un sello FS generalmente se prefiere cuando:

• Se requiere un sellado estándar del cabezal de pozo
• Se deben adaptar superficies de revestimiento rugosas
• El objetivo principal es un sellado estático fiable a largo plazo

Un sello P suele ser la mejor opción cuando:

• Se esperan presiones extremadamente altas
• Se requiere capacidad de sellado redundante
• El rendimiento antiextrusión es crítico
• Los sistemas de inyección de sellante están incorporados en el diseño del cabezal de pozo

En última instancia, la solución adecuada debe seleccionarse según la configuración del equipo, la clasificación de presión, el diseño de la ranura de sellado y las especificaciones API aplicables.

Sellos FS y P personalizados para equipos de cabezal de pozo

En JST Seals, fabricamos sellos FS y sellos P para equipos de cabezal de pozo API. Nuestras soluciones de sellado están diseñadas para entornos exigentes de petróleo y gas donde la integridad de la presión y una larga vida útil son esenciales.

Ofrecemos:

• Dimensiones personalizadas basadas en planos del cabezal de pozo
• Materiales NBR, HNBR, FKM y FFKM
• Anillos de respaldo de acero inoxidable de malla o acero al carbono sólido para sellos P
• Soporte de ingeniería para equipos nuevos y sellos de reemplazo
• Control de calidad estricto para aplicaciones de cabezales de pozo de alta presión

Ya sea que necesite un reemplazo estándar o una solución de sellado personalizada, nuestro equipo de ingeniería puede ayudarle a encontrar el sello adecuado para sus condiciones de operación.

Preguntas frecuentes

¿Los sellos FS y P son intercambiables?

No. Aunque ambos se utilizan en equipos de cabezal de pozo, tienen diferentes estructuras de sellado, métodos de energización y requisitos de instalación. Deben seleccionarse según el diseño original del equipo y las condiciones de servicio.

¿Qué sello es mejor para superficies de revestimiento rugosas?

Ambos diseños son capaces de sellar superficies de carcasa rugosas. Los sellos FS compensan mediante su perfil de sellado y compresión, mientras que los sellos P utilizan sellador inyectado y anillos de respaldo para mantener el rendimiento de sellado.

¿Por qué un sello P utiliza anillos de respaldo?

Los anillos de respaldo evitan que el elastómero se extruya hacia los espacios de holgura bajo alta presión, mejorando la estabilidad del sello y prolongando la vida útil.

¿Se pueden personalizar ambos sellos?

Sí. Los sellos FS y los sellos P se pueden personalizar en cuanto a tamaño, material elastomérico y configuración de anillos de respaldo para cumplir con los requisitos específicos de los equipos de cabezal de pozo y de operación.
