En sistemas de cabezal de pozo de petróleo y gas, la integridad del sellado es crítica para una producción segura y eficiente. Entre los componentes clave de sellado, el sello pack-off desempeña un papel esencial al aislar zonas de presión y garantizar un control confiable del pozo.

1. ¿Qué es un sello pack-off del cabezal de pozo?

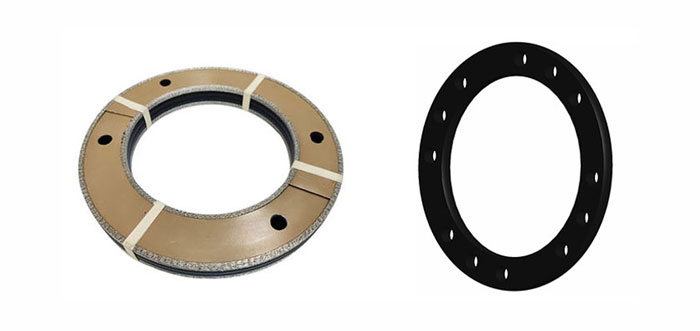

Un sello pack-off es un elemento de sellado instalado en equipos de cabezal de pozo para crear una barrera estanca a la presión entre componentes tubulares como la tubería de revestimiento, la tubería de producción o los colgadores.

Su función principal es:

·Evitar fugas de fluidos y gas entre los espacios anulares

·Mantener la contención de presión en pozos de alta presión

·Garantizar una operación segura del cabezal de pozo durante la producción, inyección o intervención

En términos simples, “sella” el espacio anular y asegura que el pozo permanezca sellado bajo condiciones dinámicas de fondo de pozo.

2. Principio de funcionamiento

El sello pack-off generalmente se activa de forma mecánica o hidráulica.

Cuando se instala:

·El sello se comprime entre componentes metálicos

·La deformación elástica de materiales elastoméricos o poliméricos crea una fuerza de sellado radial

·En algunos diseños, la presión del sistema energiza aún más el sello (sellado asistido por presión)

Este mecanismo de doble sellado le permite mantener la integridad bajo:

·Alta presión

·Ciclos de temperatura

·Vibración y movimiento menor

3. Consideraciones de diseño

Un diseño confiable de sello pack-off debe considerar múltiples factores de ingeniería:

(1) Clasificación de presión

Los sellos pack-off del cabezal de pozo suelen operar en:

·Presión media: 3,000–10,000 psi

·Aplicaciones de alta presión: 15,000–20,000+ psi

(2) Rango de temperatura

Dependiendo de las condiciones del pozo:

·Baja temperatura (entornos árticos)

·Alta temperatura (>150°C / 300°F en pozos profundos)

(3) Resistencia a la extrusión

La alta presión puede causar la extrusión del elastómero hacia los espacios de holgura. Los anillos de respaldo hechos de:

·PEEK

·PTFE

·Los compuestos poliméricos con relleno se utilizan comúnmente para prevenir fallas.

El sello pack-off del cabezal de pozo es un componente pequeño pero crítico en los sistemas de cabezal de pozo. Su rendimiento impacta directamente en la seguridad, la protección ambiental y la confiabilidad de la producción.
