¿Qué es un conjunto de sello V-Stack?

A Conjunto de sello V-Stack —a menudo denominado pila de sellos o Pila de empaque en V Es una combinación de múltiples elementos de sellado dispuestos en una configuración apilada. Cada elemento presenta un perfil en forma de chevrón, lo que permite que la pila se active bajo presión y cree un sello confiable y duradero. Gracias a la flexibilidad de los anillos individuales y a su adaptación a los cambios de presión, una pila en V proporciona un excelente rendimiento de sellado en entornos exigentes de petróleo y gas.

¿Cómo funciona un sello V-Stack?

El principio de sellado se basa en la expansión activada por presión.

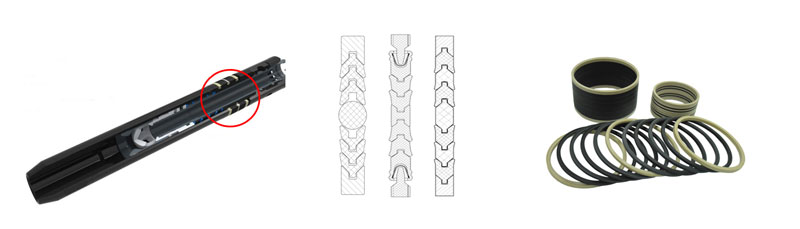

Cuando se aplica presión de pozo o hidráulica, cada anillo en V del tubo de escape se ensancha hacia afuera, presionando firmemente contra la carcasa metálica. Esto crea un sello hermético tanto en condiciones estáticas como dinámicas. El tubo de escape generalmente se compone de:

• Adaptadores hembra: proporcionan soporte estructural
• Múltiples anillos en V: los elementos de sellado principales
• Adaptadores macho: ayudan a distribuir la carga y estabilizar la pila

Esta disposición garantiza que el conjunto pueda soportar altas presiones, grandes espacios de extrusión y un movimiento mecánico significativo.

¿Dónde se utilizan los conjuntos de sellos V-Stack en petróleo y gas?

Los sellos en V se utilizan ampliamente en diversas herramientas y equipos de superficie para yacimientos petrolíferos. Sus aplicaciones típicas incluyen:

• Componentes del cabezal de pozo y del árbol de Navidad
• Empacadores y herramientas de fondo de pozo
• Actuadores hidráulicos y equipos BOP
• válvulas de servicio de alta presión

Debido a que el diseño de la pila tolera el desgaste, la desalineación y los ciclos de presión, es ideal para las condiciones duras e impredecibles que se encuentran en los entornos de perforación y producción.

¿Por qué elegir un conjunto de sello V-Stack?

Un conjunto de pila en V ofrece múltiples ventajas:

• 1. Sello muy robusto
• 2. Múltiples labios de sellado para un sellado positivo.
• 3. Fácil reemplazo en el campo con anillos partidos
• 4. Amplia gama de tamaños
• 5. Se puede utilizar con superficies de mostrador en mal estado.
• 6. Temperaturas de funcionamiento de -49 °F a +500 °F / -45 °C a +260 °C dependiendo del elastómero
• 7. Compatible con prácticamente todos los medios
• El material del conjunto de sellos puede ser PEEK y PTFE modificado, tiene buena elasticidad, eficiencia de sellado y resistencia a la extrusión.

Para equipos que deben permanecer seguros bajo presiones fluctuantes (como cuerpos de boca de pozo, sistemas de accionamiento y herramientas de empaque), los sellos en V brindan confiabilidad constante.

Un conjunto de sello V-Stack está diseñado para proporcionar un sello estable y activado por presión en aplicaciones exigentes de petróleo y gas. Al combinar múltiples anillos en forma de chevrón en un solo conjunto, ofrece durabilidad, adaptabilidad y una gran resistencia a la extrusión, lo que lo convierte en la solución de sellado preferida en entornos de alta presión en boca de pozo y fondo de pozo.
